 トップページデジタル放送関連 > B S とC S110度デジタル放送

デジタル放送関連

BSとCS110度 デジタル放送


 此処では、BSデジタル放送とCS110度放送について触れてみます。
                  (CS110度放送とは スカパーの事です。スカパープレミアムではありません。)

 受信するには
まず、BSデジタル放送と110度CS放送を受信するためのアンテナが必要です。
 (相当年数以前のBSアンテナではその性能によって対応できない場合があります。)

これとは別にCS放送(スカパープレミアム)を受信するには右写真下部のように別のアンテナが必要になります。

この場合、両方ともパラボナアンテナですが、アンテナの向いている角度が異なるのです。

スカパーのCSのアンテナがBSより南向きになります。
次の衛星位置関係図で衛星の位置を参照してください

上部のUHFやVHFのアンテナは 過去のアナログ地上波用です。

地デジタル放送の電波が過去のアナログ放送と同じ方角から送られる場合、UHFアンテナはおおむね今後も使用できますが、VHFアンテナは アナログ放送終了後の現在では必要ありません。

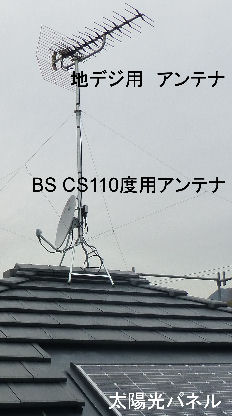

現在 地デジ用アンテナとBSやCS110度用のアンテナを工事すると、屋上設置の場合左の写真ようになります。

この現場の場合、地デジの受信状態が少し悪いため高性能のアンテナと、45センチのオフセット型衛星アンテナを組み合わせています。

また、宅内で6分配の工事をしていますのでブースターが付いています。
衛星アンテナでは、衛星から送られる高い周波数の電波を受信アンテナのコンバーターで低い周波数に変換して配信しますが、このコンバーター用のDC15ボルトの電源はこの場合ブースターの電源部から供給されます。

スミマセン 地デジの話は此処では余談でした


BSとCS110度の放送を受けるには、専用のパラボラアンテナが必要です。
・・・・ ということです。
110度CSとCS放送の方向が異なるのは、地球赤道上の静止衛星軌道にある各衛星の位置関係によるからです

東経110度に静止するBSデジタル放送の衛星と110度CSデジタル放送の衛星は同じ位置に在り変調法式も「右旋円偏波」と同じであるため、
これらの衛星からダウンリンクされる電波に対応した1本のアンテナで受信することが出来ます。
このことを「BSとCS110度デジタル放送受信にはそれぞれのアンテナ工事がいらない」と言っています。
テレビやレコーダーの側でも 両方に使えるチューナーを内蔵し、リモコンボタンもそれなりに追加されています。


一方 スカパープレミアムのCSデジタル放送は、もう少し南側の2つのCS衛星を1本のアンテナで受信します。
受信可能なチャンネルの数も多いし、ハイビションに対応しつつあり、今後 3D対応のチャンネルコンテンツも増えると思われます。

送られてくる電波の変調方式や周波数は、おおむね次のようです
上図は、アンテナで受信した電波を宅内の機器に接続する前で示したものです。
(現在では BS予備の部分に新しいチャンネルが増えています.難視聴地域への対策チャンネルも設けられました。)
宅内の機器が2150MHzまでの信号を通すことが出来れば、BSやCS110度の信号をテレビまで届けることが出来ます。

下部 濃いグリーンで示すのが「スカパープレミアム」で、放送電波の中間周波数帯域がBSやCS110度と重なります。
ホーム共聴ラインに乗せて、地上デジタルやBS CS110度の信号とともに配信する場合は、少し困難でそれなりの設備が必要です。
こちらは、受信する偏波は直線偏波の垂直と水平で、受信するチャンネルによって切り替えて使います。
このため、専用のアンテナとチューナーを一対で使用されている場合がほとんどです。
BS放送のテレビ番組のチャンネル配置

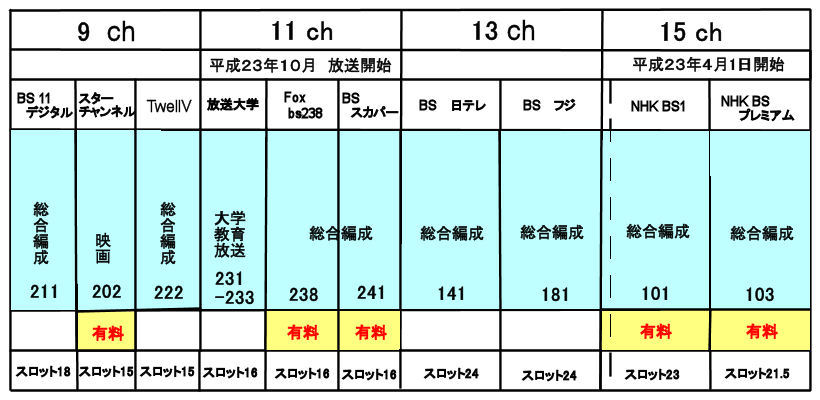

現在の衛星デジタル放送を含めて将来的に放送のチャンネルは次の表のようになります。

現在のデジタルテレビ等のリモコンで どのボタンにどのチャンネルが設定するのかは自分でカスタマイズすることが可能です。

次の表でいうチャンネルとは 衛星放送の中継器でのチャンネルとお考えください。
デジタルテレビを視聴するときの リモコンボタンの数値とは異なります。

番組表などで示される示されるチャンネル番号は表の中の編成 内容などの表記の下部にある数字です。この数字もサブチャンネルは表記していません。
(サブチャンネル 例えばNHKで 102など・・・)
アナログ放送では1つの中継器を1つのチャンネルで使い、帯域幅は27Mhzでした。
デジタル放送では 一つのチャンネルの帯域を34.5Mhz データ伝送レートをMAX 52Mbpsで使います。
この伝送レートを48分割して 1つのスロットに約1Mbpsの伝送レートを与えたものを1スロットといいます。
BSデジタル放送特有の言葉ですが 番組視聴する側にはあまり意味がありません。
視聴できればいい・・・



此処で BS-7chのディズニーチャュンネルについては、標準画質の有料放送で認定される予定です。



BS-15chについては、ウェザーニュースのデータ放送が同じトランスポンダーの中にあります。

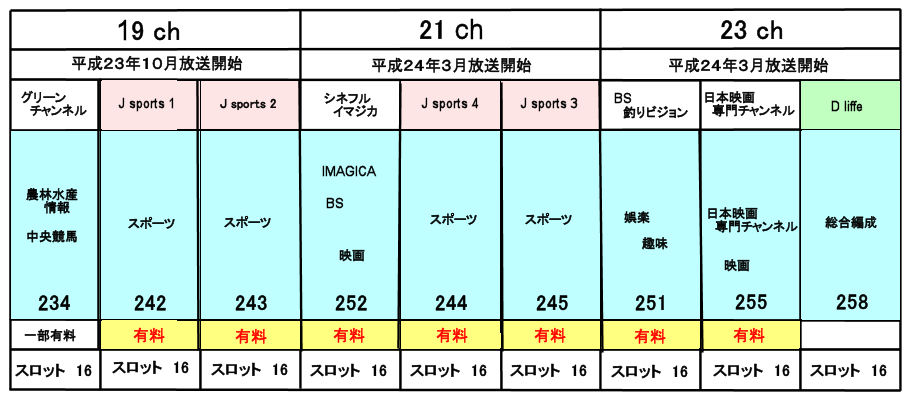

次にある表は、おもに平成24年3月 始まったBS放送です。

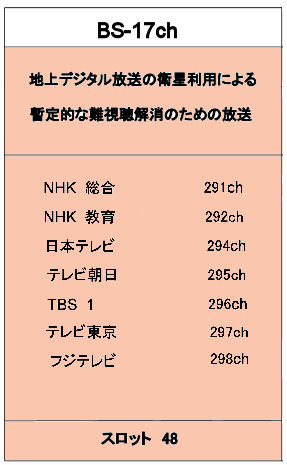

次のチャンネルは、地上波の放送がデジタルに移行するに付いて、難視聴地域へ衛星から電波を届けるためのチャンネルとなります。
東京地区の放送をスクランブルを掛けて放送し、地デジの難視聴が解消するまでの暫定的な放送となる予定です。
デジタルテレビの番組表では見ることが出来ますが 一般には視聴できません。


標準画質で 7つのチャンネルとなります。
この表は 総務省の資料からです。

お気づきのことと思いますが、BS放送の中に「有料」の放送がずいぶん増えました。
視聴するのに選択肢が増えるのはとても良いことですが、有料なのです。
CS 110度 デジタル放送について
110度 CSデジタル放送についての概要
平成23年6月の放送法等の改正により、BS放送 110度CS放送について制度上「衛星基幹放送」となっています。
名称を 「スカパー !」といいます。詳細は「ホームページ」で確認なさることをお勧めします。
視聴に必要な機器としてチューナーを内蔵したデジタルテレビ 又は レコーダー
    (現在のデジタルテレビ、レコーダーはチューナー内蔵)
そして 前述のような110度CS対応BSアンテナ または、マルチ衛星対応のアンテナ
視聴できるのは
ハイビジョン画質の 11チャンネル 標準画質の57チャンネル
ジャンルは、映画 スポーツ 音楽 アニメ 総合エンターテイメント ガイドチャンネルです。
前述のように 共用BSアンテナを設置して デジタルテレビやレコーダーがあればそのリモコンのCSボタンで視聴可能,、また、予約録画まで可能という手軽さが一番のメリットです。
ただ 放送のほとんどが有料放送です。
チャンネルごとに視聴契約をして視聴します。
幾つかのチャンネルをまとめて契約する「お勧めパック」という契約方法もあります
新規に加入して 視聴を始めるときだけに「加入料」 毎月 「基本料」 視聴するチャンネルの「視聴料」の費用がかかります。
加入なさるタイミングによって 視聴料の一定割引 アンテナ工事費用の助成が受けられます。
パナライフメンバー各店は スカパー!e2の代理店ですから 詳細をお問い合わせを承ります。

デジタル放送衛星チャンネル表


此処では、BSとCS110S度の放送されているチャンネルを書き出してみました。

「チャンネル名」にリンクがありますが、おおむねその番組の番組表です。それ以外のものもあります。ご了承ください。

「チャンネル」 表示は 黒 = BS   グリーン= CS1   赤= CS2   の区分になります。

画質 {HD」は ハイビジョン画質です。

( チャンネルのマークは許可を申請したものと 独断で作ったものがあります。従って突然削除します。)


ロゴとロゴもどき チャンネル名 チャンネル 画質
NHK BS1 101 HD 日本放送協会
NHK  BS1 予備 102
NHK BSプレミアム 103 HD 日本放送協会
NHK  プレミアム予備 104
放送大学 BSテレビ 231 HD 放送大学学院
232 放送大学学院
233 放送大学学院
放送大学 BSラジオ 531 ラジオ 放送大学学院
BS 朝日 151-153 HD 無料 総合編成
BS-TBS 161-163 HD 無料 総合編成
BS Japan 171-173 HD 無料 総合編成
BS 日テレ 141-143 HD 無料 総合編成
BS フジ 181-183 HD 無料 総合編成
BS 11 デジタル 211 HD 無料 総合編成
T w a l l V 222 HD 無料 総合編成
D l i f e 258 HD 無料 総合編成
WOWOW プライム 191 HD 総合娯楽
WOWOW ライブ 192 HD 総合娯楽
WOWOW シネマ 193 HD 総合娯楽
日テレ プラス CS2 300 総合娯楽
TBS チャンネル CS2 301 総合娯楽
テレ朝 チャンネル CS2 303 総合娯楽
ディズニー・チャンネル BS
スカパー e2 から移行
256 総合娯楽
チャンネル 銀河 CS2 305 総合娯楽
フジテレビ ONE CS2 307 総合娯楽
フジテレビ TWO CS2 308 総合娯楽
フジテレビ NEXT CS1 306 HD 総合娯楽
スカチャン 0 HD CS1 800 HD 総合娯楽
スカチャン 1  HD CS1 801 HD 総合娯楽
スカチャン 2  CS 802 総合娯楽
スカチャン 3 CS2 803 総合娯楽
BS スカパー 241 HD 総合娯楽
FOX bs 238 238 HD 総合娯楽
東映チャンネル CS2 221 日本映画
衛星劇場 CS2 222 映画
チャンネル NECO CS2 223 映画
洋画・シネフル・イマジカ 252 映画
ザ・シネマ CS1 228 映画
スターチャンネル 1 200 HD 映画
スターチャンネル 2 201 HD 映画
スターチャンネル 3 203 HD 映画

日本映画専門チャンネル
2012/03/01 cs1 239から移行
255 HD 映画
ムービープラスHD CS2 240 HD 映画
J sports 1 242 HD スポーツ
J sports 2 243 HD スポーツ
J sports 4 245 HD スポーツ
J sports 3 244 スポーツ
GAORA CS2 254 スポーツ
スカイ・A sport+ CS2 250 スポーツ
日テレG + HD CS2 257 HD スポーツ
ザ・ゴルフ・チャンネル CS2 260 スポーツ
ゴルフネットワーク HD CS2 262 HD スポーツ
Music.Japan TV CS2 321 音楽
スペースシャワー TV CS2 322 音楽
MTV CS2 323 音楽
ミュージック・エア CS2 324 音楽
MUSIC ON ! TV CS2 325 音楽
キッズステーション HD CS1 335 HD アニメ
カートゥーン ネットワーク CS2 331 アニメ
BSアニマックス 236 HD アニメ
アニメシアター  CS2 333 アニメ
ディズニー XD CS2 334 アニメ
スーパー ! ドラマ TV CS2 310 海外ドラマ バラエティ
AXN CS2 311 海外ドラマ
 バラエティ
FOX CS2 312 海外ドラマ
 バラエティ
女性チャンネル LaLaTV CS2 314 HD 海外ドラマ
 バラエティ
FOX プラス CS2 315 海外ドラマ バラエティ
TAKARAZUKA  SKY  STAGE CS2 290  舞台
時代劇専門チャンネル CS2 292 ドラマ バラエティ
ファミリー劇場 CS2 293 ドラマ バラエティ
ホームドラマチャンネル CS2 294 ドラマ バラエティ
ディスカバリーチャンネル CS2 340 ドキュメンタリー
動物チャンネル CS2 341 ドキュメンタリー
ヒストリーチャンネル CS2 342 ドキュメンタリー
ナショナルジオグラフィックチャンネル CS2 343 ドキュメンタリー
日テレニュース24 CS2 350 ニュース
TBSニュースバード CS2 351 ニュース
朝日ニュースター CS2 352 ニュース
BBCワールドニュース CS2 353 ニュース
CNN J CS2 354 ニュース
旅チャンネル CS2 362 娯楽 趣味
BS 釣りビジョン 251 HD 娯楽 趣味
ショップチャンネル CS1 055 HD ショップ
QVC(キュー・ブィ・シー) CS2 161 ショップ
プライム365・TV CS2 185 ショップ
e2 プロモ CS2 100 ガイド
グリーンチャンネル 234 HD
ウェザーニュース 910 データ データ放送
